導語

鋰離子電池已成為從手機、筆記本電腦到電動汽車 (EV) 等眾多應用的首選儲能介質。不同應用場景對電池特性和成本有著特定需求：相比于便攜式電子產品中使用的電池，電動汽車對電池的能量密度、充電周期時間、工作溫度范圍和機械耐久性等性能，都提出了更高要求。為了滿足市場需求，電動汽車制造商正在全力提升電池的可靠性和性能，同時也在努力降低成本。

實現這一目標需要密切審視電池制造的各個環節，其中電極箔切割尤為關鍵，因為它通常代表著鋰離子電池生產中的一個瓶頸環節。而且，加快箔材切割速度可以降低生產成本。

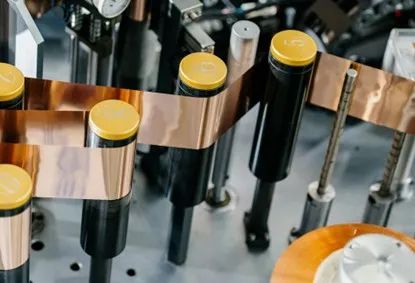

多層電池箔通常采用卷對卷工藝制造

然而，電極切割工藝的成本下降和產能提升，絕不能以犧牲質量為代價。特別是任何新工藝都不得產生碎屑或引發熱損傷，因為這些缺陷可能導致電池性能衰減或隨時間推移引發安全隱患。

超短脈沖 (USP) 激光技術憑借其獨特的切割特性脫穎而出，完美地契合了電池制造的切割需求，即切割精度高、熱影響區小且污染少。但是這種方法仍然存在一個重要挑戰：加工效率低。若要將 USP 激光器應用于大規模電池制造產線中，必須要在不犧牲切割質量的前提下實現切割速度的最大化。

鋰離子電池生產

鋰離子電池采用分層結構，主要包含四大核心組件：陰極電池箔、陽極電池箔、隔膜材料和電解液。電池箔由金屬基材（陰極通常為鋁，陽極通常為銅）和涂覆在基材兩側的活性材料構成。

這些多層電池箔通常采用卷對卷工藝制造（見圖 1）。首先，對裸鋁或銅集流體箔材進行涂覆、干燥和壓延（通過在兩個硬輥之間壓縮，以實現特定的厚度、密度和表面光滑度）。

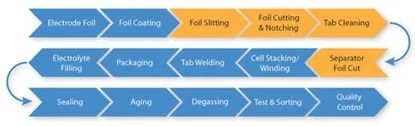

圖1：卷對卷鋰離子電池電芯生產的工藝步驟，其中黃色突出顯示的是激光加工環節。（圖片來源：MKS Spectra-Physics®）

Electrode Foil：電極箔

Foil Coating：箔材涂覆

Foil Slitting：箔材分切

Foil Cutting & Notching：箔材切割&極耳切割/開槽

Tab Cleaning：極耳清洗

Separator Foil Cut：隔膜切割

Cell Stacking/ Winding：電芯疊片/卷繞

Tab Welding：極耳焊接

Packaging：封裝

Electrolyte Filling：電解液注入

Sealing：密封

Aging：老化

Degassing：除氣

Test & Sorting：測試與分選

Quality Control：質量控制

箔材涂覆的最終產物是連續的長片電極，并卷成“母卷”（寬度為多個電極的寬度），然后再將母卷切割成與成品電極寬度相近的“子卷”，這一工藝過程稱為 “分切”。

子卷經過額外清潔步驟后，將從子卷上切割出單個電極的最終形狀。這一成型過程通常包含兩道獨立工序：

（1）定長裁切：垂直于卷材行進方向切割，確定電極最終長度；

（2）極耳成型：通過切割形成導電連接片（用于后續電池組裝與封裝中的電氣連接）。

切割工藝

對于分切、箔材切割和極耳切割，每道工序都有著各自不同的切割要求，可以使用不同的切割技術來完成。分切的要求通常較為寬松，可以使用機械旋轉刀完成，但也有部分制造商會使用激光來分切敏感材料。

如今，許多制造商采用模具沖壓的方法進行箔材切割和極耳切割，但是模具沖壓也存在諸多問題，包括：靈活性差（切割形狀固定）、容易產生邊緣毛刺且邊緣質量不一致、可能導致箔材起皺和涂層剝離。其最大的缺點是機械模具磨損快，大約經過 5000 次沖壓循環后就需要更換模具；而更換模具會導致設備停機和高昂的耗材成本。因此，大多數電池制造商都在尋找替代模具沖壓的方法。

納秒脈沖光纖激光器以及其他納秒和連續波 (CW) 激光器已經廣泛用于電極箔片的裁切和極耳切割。光纖激光器特別適合切割銅陽極，因為銅的高導熱性可以有效散去光纖激光切割產生的熱量。

但是使用脈沖和連續波光纖激光器切割，采用的是熱切割機制，切割過程會引入不必要的熱量，從而導致熔化、顆粒產生和邊緣不規則，進而影響電池的性能或安全性，即使切割銅陽極也不例外。

當切割鋁陰極時，這一問題更為突出：因為鋁的導熱性較低，切割邊緣周圍會積聚更多熱量，導致熱影響區 (HAZ) 過大，這可能造成涂層損壞和涂層回縮（切割周圍區域的涂層從邊緣退縮，露出裸箔，見圖 2）。涂層回縮會引發諸多問題：首先，它減少了電極的活性面積，這會直接降低電池的總存儲容量和輸出功率；其次，會增加電分流的可能性，可能導致內部短路、可靠性下降、熱失控或火災。

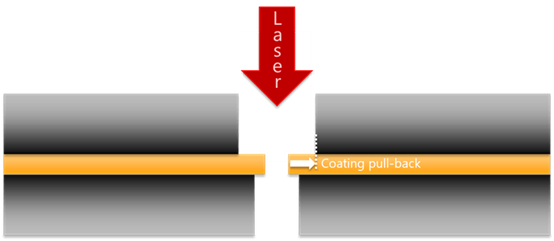

圖 2：涂層回縮時，涂層會脫層并從切割邊緣退縮，裸露出下方的金屬箔。（圖片來源：MKS Spectra-Physics）

Laser：激光

Coating pull-back：涂層回縮

此外，使用光纖激光切割鋁時更容易產生顆粒（碎屑），并形成重鑄材料和邊緣珠。盡管在銅切割時也可能出現這些問題，但出現的頻率卻低得多。污染物可能不會立即顯現，但會影響疊片、極耳焊接或電解液注入等后續工序。

大多數脈沖激光在極耳切割過程中還存在一個更微妙的問題：由于極耳切割涉及切割帶有多個拐角的復雜形狀，而由于控制激光束位置的掃描振鏡存在慣性，激光束在拐角處會顯著減速；此時如果激光器維持固定的重復頻率，則將導致脈沖重疊區域急劇擴大。為了避免這一問題，需要動態調整脈沖輸出的重復頻率，這一功能通常稱為“按需脈沖”。

USP 激光的優勢

使用傳統的機械或熱方法解決這些問題的任何嘗試，都不可避免地需要在速度與質量、或是工藝成本與電池長期可靠性之間做出權衡。但是USP 激光（皮秒或飛秒脈沖寬度）可以避免這些權衡，因為其采用的是完全不同的材料去除機制。

USP 激光與材料的相互作用有兩個顯著特點：首先，超短脈沖產生的極高峰值功率會在許多材料內激發非線性吸收，這可以直接破壞分子鍵并通過等離子體形成去除材料，從而實現高效燒蝕。

其次，USP 激光加工的獨特之處還在于極短的脈沖持續時間。其能量傳遞時間短于熱化電子轉化為體材料熱量（電子-聲子耦合）的時間，材料可以在幾乎沒有殘余熱量產生的情況下被燒蝕去除，這可以減少或消除大多數材料加工中的熱影響區形成。

USP 激光可以為各種電池箔制造工藝提供近乎理想的切割效果，實現光滑、無毛刺的切割邊緣，同時最大限度地減少涂層回縮。USP 激光切割還能減少碎屑和重鑄材料的產生，降低污染風險并提高后序工藝的良率。

實用的 USP 激光切割

既然 USP 激光在電池箔切割應用中具有諸多優勢，為什么它尚未被業界普遍采用呢？原因很簡單，USP 激光器通常比脈沖光纖激光器成本更高，并且切割速度更慢。這兩者中產能問題更為關鍵，因為對于電池制造商而言，如果資本支出能夠顯著提高加工的良率、質量和產品可靠性，那么他們寧愿接受更高的資本支出。

因此最終的問題變?yōu)椋菏欠裼修k法加快 USP 激光切割電池箔的速度，以達到市場所需的水平（通常為 1~2 m/s）？MKS Spectra-Physics® 應用開發團隊通過測試回答了這一問題，并特別探索了脈沖時間定制（即脈沖串模式）是否能在不犧牲質量的前提下提高速度。

當 USP 激光以脈沖串模式運行時，單個高能脈沖被細分為一組間隔緊密的低能子脈沖。雖然這些子脈沖群（即脈沖串）之間的時間間隔等于激光發射的整體重復頻率（數百 kHz 至 MHz 范圍），但是脈沖串內子脈沖的重復頻率可達數十 MHz。脈沖串模式下子脈沖的總能量（和激光平均功率），也與單脈沖模式相同。例如，如果激光以 1 MHz 的重復頻率產生 200 µJ 的單脈沖（平均功率 200 W），那么由 8 個子脈沖組成的脈沖串（脈沖串的整體重復頻率仍為 1 MHz），每個子脈沖的能量降為 25 µJ。使用超短脈沖燒蝕時，相對較低的能量密度（單位面積能量）通常效果更好并且更節能，而脈沖串加工在應用激光全部平均功率的同時實現了這一點。

測試使用的激光器是 MKS Spectra-Physics® 的 IceFyre® FS IR200 飛秒激光器。該激光器可提供超過 200 W 的平均功率，重復頻率范圍從單發脈沖到 50 MHz，輸出波長為 1030 nm。該激光器實現了一種先進的 TimeShift 脈沖串模式控制，可以精確控制脈沖串內每個子脈沖的時間間隔和相對能量，還支持按需脈沖操作以滿足最佳質量的高速極耳切割要求。

測試中使用該激光器分別切割了陰極材料和陽極材料。陰極材料為 17  µm厚的鋁箔，兩側涂有 NMC（鋰鎳錳鈷氧化物）涂層（總厚度約 100 µm）；陽極材料為約 10 µm 厚的銅箔，兩側涂有石墨（總厚度約 98 µm）。

在脈沖串加工測試中，激光脈沖重復頻率 (PRF） 固定在 200 kHz，分別測試了脈沖串中包含 10~80 個子脈沖的切割效果。另外，也測試了單脈沖在不同 PRF 下的切割效果，以確定最佳切割條件并設定比較基準。評估切割效果的指標包括最大切割速度和涂層回縮程度。

圖3中給出了切割速度的測試結果，圖中清楚地表明，除了脈沖串中含有極少數量的子脈沖情況，脈沖串模式的切割速度均超過了單脈沖的切割速度。使用含有80個子脈沖的脈沖串時，切割陽極和陰極的峰值速度分別達到了 2.2 m/s 和 2.8 m/s，比單脈沖的切割速度分別提高了 57% 和 75%。這表明 USP 激光能夠以商業上可行的速度切割陰、陽兩種電極。

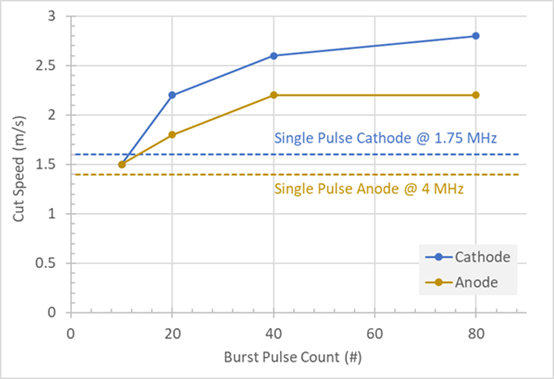

圖3：陰、陽兩種電極箔材在不同脈沖串模式下的凈切割速度與子脈沖數的關系；單脈沖的最佳切割速度以水平虛線表示。

（圖片來源：MKS Spectra-Physics）

通過測量兩種箔材在每組切割參數下的涂層回縮情況，來評估切割質量。圖 4 中對測試數據進行了量化。

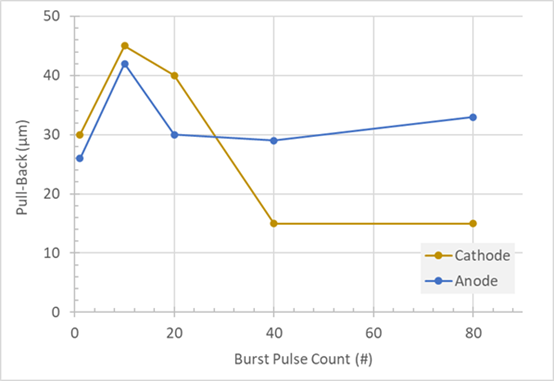

圖4：陰極和陽極箔材的涂層回縮與脈沖串中子脈沖數的關系。

（圖片來源：MKS Spectra-Physics）

對于這兩種箔材，與單脈沖切割相比（最左側數據點），用含有 10 個子脈沖的脈沖串切割時，回縮量開始增加；但隨著脈沖串中子脈沖數量的增加，回縮量開始減少。對于陽極箔材，在所有測試條件中，單脈沖切割的回縮量最��；而用含有 20 個子脈沖的脈沖串切割時，切割速度比單脈沖快得多，回縮量比單脈沖略微增大。

獲取切割邊緣的光學顯微鏡和掃描電鏡 (SEM) 圖像，以進一步檢查切割質量并且可視化金屬涂抹、碎屑產生等問題。圖 5 和圖 6 分別顯示出了陽極和陰極箔材的切割質量。

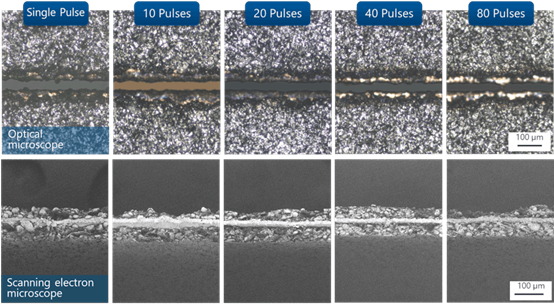

圖 5：陽極電池箔在用單脈沖到含有80個子脈沖的脈沖串切割的情況下，切割邊緣的光學顯微鏡圖像和 SEM 圖像。

（圖片來源：MKS Spectra-Physics）

圖 6：陰極電池箔在用單脈沖到含有80個子脈沖的脈沖串切割的情況下，切割邊緣的光學顯微鏡圖像和 SEM 圖像。

（圖片來源：MKS Spectra-Physics）

對于陽極切割質量，光學顯微鏡圖像顯示，用含有 40 個和 80 個子脈沖的脈沖串切割，銅箔表面更清潔，碎屑和/或氧化更少。SEM 圖像顯示，在任何測試條件下幾乎沒有金屬涂抹，使用含 40 個子脈沖的脈沖串的切割結果看起來特別干凈，這也與最大切割速度的穩定階段相吻合。

對于陰極箔，增加脈沖串子脈沖數量的影響更難評估。單脈沖工藝存在明顯的涂抹現象，而含有 10 個和 20 個子脈沖的脈沖串切割的涂抹情況有顯著的持續改善。含 40 個和 80 個子脈沖的脈沖串切割的涂抹量似乎在繼續減少。這些圖像的對比度較低，難以準確判斷涂抹程度。總體趨勢是，隨著脈沖串中子脈沖數量的增加，箔材邊緣質量保持穩定或略有提升，涂層回縮現象顯著減少。

人們普遍認為，在各種切割和燒蝕應用中，USP 激光與其他類型的激光及非激光替代技術相比，能夠提供更優異的加工質量。但 USP 激光加工也被認為速度慢且成本高，因此僅適用于高價值應用中要求最嚴苛的工藝。

我們的研究結果表明，當 USP 激光器采用脈沖串模式運行時（尤其是通過 TimeShift 技術實現的高度靈活模式），涂層電池箔的量產切割將變得切實可行且具有經濟性。該測試表明，單次切割速度可超過 2 m/s，并且 USP 激光器在涂層回縮和碎屑生成等對電池行業非常關鍵的指標方面，均能保證高質量切割效果。
