金剛石，俗稱鉆石，作為自然界已知最硬的物質（莫氏硬度10級），憑借其卓越的熱導率、化學惰性、寬光譜透光性，成為眾多高精尖應用場景中的理想材料，比如超高精度微切削刀具、微機電系統（MEMS）、高精度光柵以及極端環境電子器件。

然而，金剛石的極致硬度也使其被冠以“最難加工”材料的惡名。隨著合成技術的發展，這一挑戰變得更加復雜。

PART 01

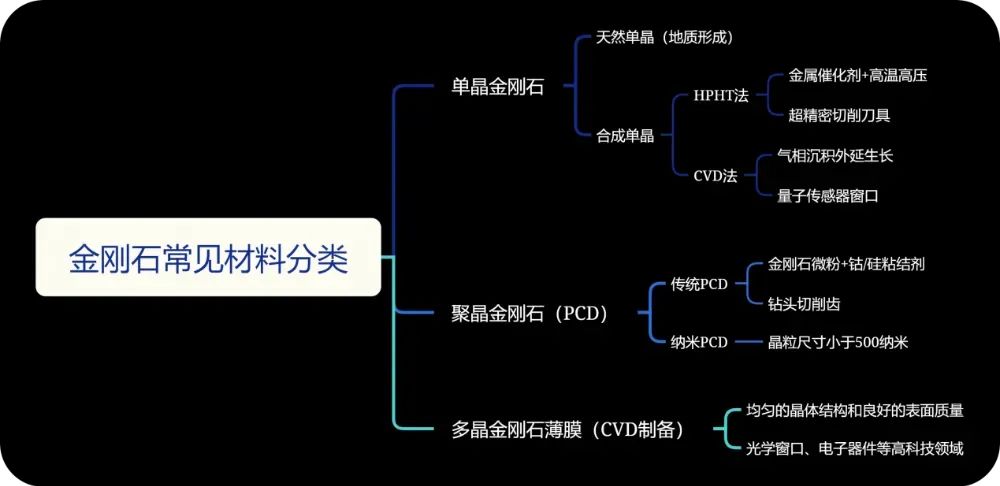

金剛石材料的多樣性與加工挑戰

目前人造鉆石的制備方法主要為：高壓高溫法 (HPHT) 和化學氣相沉積法 (CVD)。雖然能創造出與天然鉆石具有相同化學和物理特性的材料，但不同的制備方法，導致材料性能差異顯著，直接影響后續的加工方案。

比如CVD鉆石，生長純度更高，具有非導電特性，這使得依賴材料導電性的傳統電火花加工方法完全不適用。更棘手的是金剛石的熱敏性，加工時容易開裂。傳統加工方法熱影響大、易引發微裂紋，更難以加工復雜的幾何特征。

PART 02

飛秒激光：突破金剛石鉆孔瓶頸的顛覆性技術

2013 年，超短脈沖激光鉆孔技術在柴油噴射噴嘴的科研工作榮獲德國未來獎。此后，該技術不斷發展，不斷開辟新的應用領域。飛秒激光鉆孔本質是利用 10⁻¹⁵秒級超短脈沖的非線性吸收效應，將能量瞬間聚焦于材料表面，通過多光子電離直接氣化物質，而非傳統的熱熔融去除。

納秒/皮秒激光因脈沖持續時間長（10⁻⁹、-10⁻¹² 秒）導致熱擴散深度達微米級、引發金剛石內部石墨化相變和重鑄層嚴重。飛秒激光的作用時間遠小于電子 - 晶格熱化時間（10⁻¹² 秒），能量在擴散前已完成材料去除，這種機制最大限度地減少了熱損傷，從而能夠?qū)崿F(xiàn)高精度、高質量的加工效果。單色科技自研的飛秒激光精密制孔設備，可實現在金剛石片上加工直徑幾十至幾百微米的直通孔，精度±2μm，真圓度達98％，且無毛刺、微裂紋等傳統缺陷。

PART 03

飛秒激光鉆孔核心優勢

憑借對飛秒激光鉆孔方法的深刻理解和技術應用，我們將飛秒激光的優勢發揮到極致。

1、納米級表面粗糙度：

飛秒激光的“冷加工”“非接觸”特性，可最大程度降低工件變形、開裂或碎裂風險，加工后的孔壁光滑，表面粗糙度可達納米級別。同時，飛秒激光是一種相對清潔的工藝，加工后產生的碎屑極少，幾乎無需復雜的后處理，這對昂貴的金剛石材料尤為寶貴。

2、卓越的真圓度：

真圓度是衡量孔加工質量的關鍵指標，指工件同一橫截面內的實際輪廓與理想圓的偏離程度，屬于孔徑公差的一種。在半導體工藝中，無論是光刻掩模版的通孔，還是高深寬比的刻蝕引導孔，若孔的真圓度不足，會導致金屬沉積不均勻，影響電路導通精度。

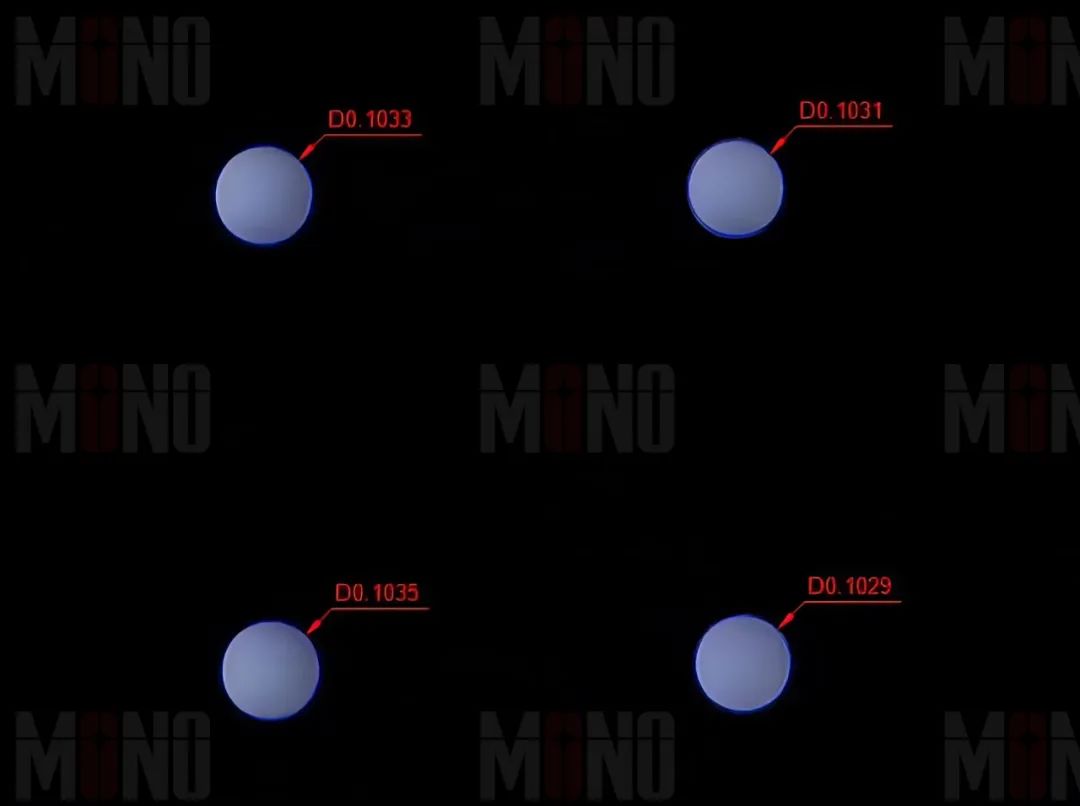

單色科技五軸飛秒激光異形孔成型設備孔徑精度可達±1.5μm。結合高精度的環鉆和螺旋鉆孔技術，激光束沿孔的預設圓周進行精確切割，直至旋進鉆孔，在整個鉆孔過程中，改變光束的入射角，以補償激光鉆孔的自然錐度。通過這種方式,可以鉆出完美的直通孔，實現極高的真圓度。

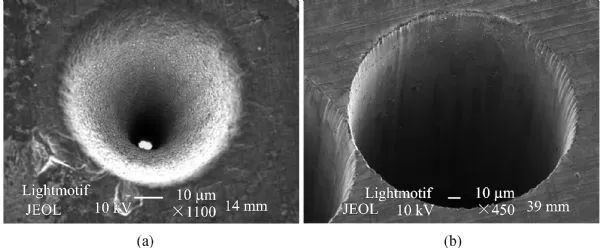

(a)沖擊激光微鉆孔和環鉆激光微鉆孔加工出的微孔

PART 04

結語

飛秒激光精密鉆孔技術以其熱影響小、精度高、靈活性強以及以及不依賴材料導電性的綜合優勢，成功打破了金剛石等硬脆材料的加工瓶頸，可拓展至碳化硅、氮化鎵、藍寶石等第三、第四代半導體材料，為精密器件、先進光學、量子技術等領域的發展開辟全新的應用路徑。
