IPG全新推出了LDD-1000-DS實時閉環自動對焦系統，該系統是一種通過光學系統直接傳輸?shù)膶崟r測距系統，由核心單元和1DM模塊組成，可直接連接到IPG光束傳輸裝置。能夠幫助用戶在焊接過程中同步、實時地精確測量工件表面高度變化。

LDD-1000能解決什么痛點？

在激光焊接過程中，工件表面起伏或裝配公差會導致焦點偏移。傳統機械調焦響應慢（≥200ms），無法適應高速產線節奏；旁軸測距存在視差誤差。LDD-1000-DS通過同軸光路設計，使測量點與加工點完全重合，實現零視差實時測距。

新產品有什么功能？

1 預校準后用來定位焊接頭焦點

2 配合振鏡視覺系統進行3D增強

3 智能裝配檢查

4 實時距離探測和自動聚焦

5 與振鏡頭完全集成

LDD-1000+3D高功率振鏡

實時閉環自動對焦系統

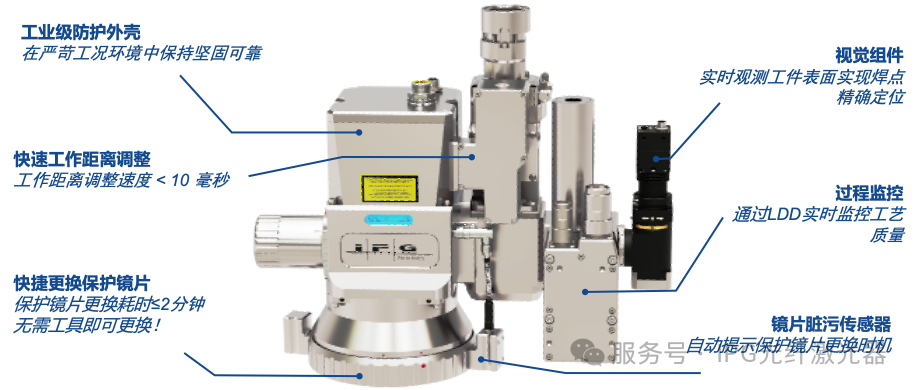

3D高功率振鏡

集成式高度調整與過程監控系統

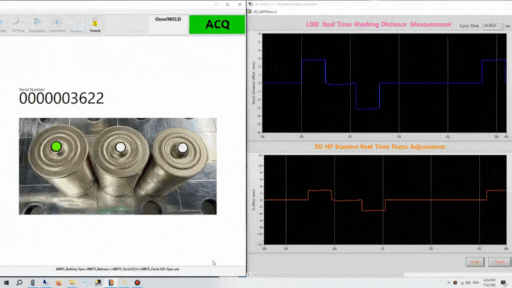

3D振鏡實時讀取高度數據，通過硬件直連實現表面高度實時傳輸

通過LDD-1000-DS測距系統檢測工件表面高度，并將數據傳送至3D振鏡頭，自動完成工件表面焦平面的定位。

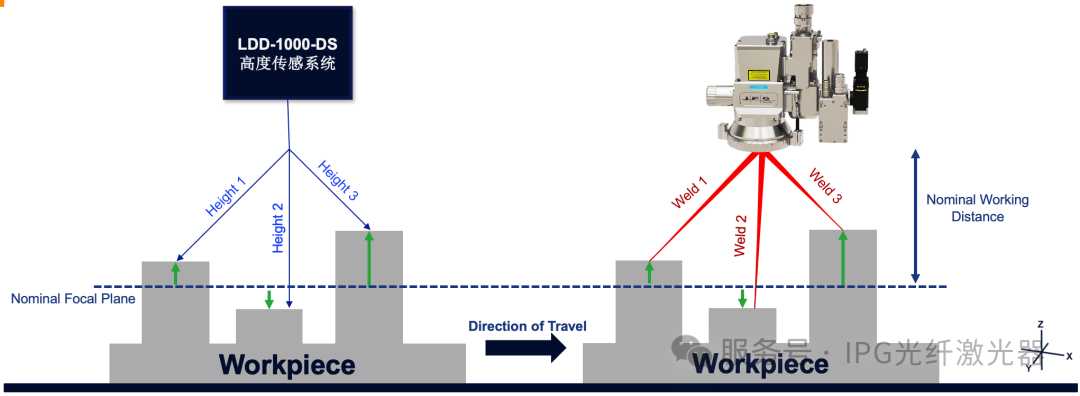

LDD-1000-DS測距系統工作原理

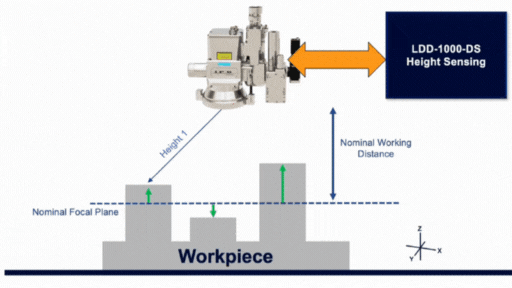

LDD-1000-DS測量工件高度示意
