文/ Fraunhofer ILT

無論是醫療技術、電信領域還是航空航天領域，許多工業部門對高功率激光器的需求都在不斷增長。用戶關注的是這些系統的成本效益和穩定性。最近，德國弗勞恩霍夫激光技術研究所（Fraunhofer ILT）在高效且穩定的高功率二極管激光器的研發方面，取得了重大進展。從原理上講，ILT已經將光纖布拉格光柵的寫入技術從光纖激光器領域應用到了半導體激光器領域。Sarah Klein博士在撰寫博士論文期間開發了這一工藝，并憑借此工藝在享有盛譽的雨果·蓋格獎（Hugo Geiger Prize）評選中榮獲三等獎。

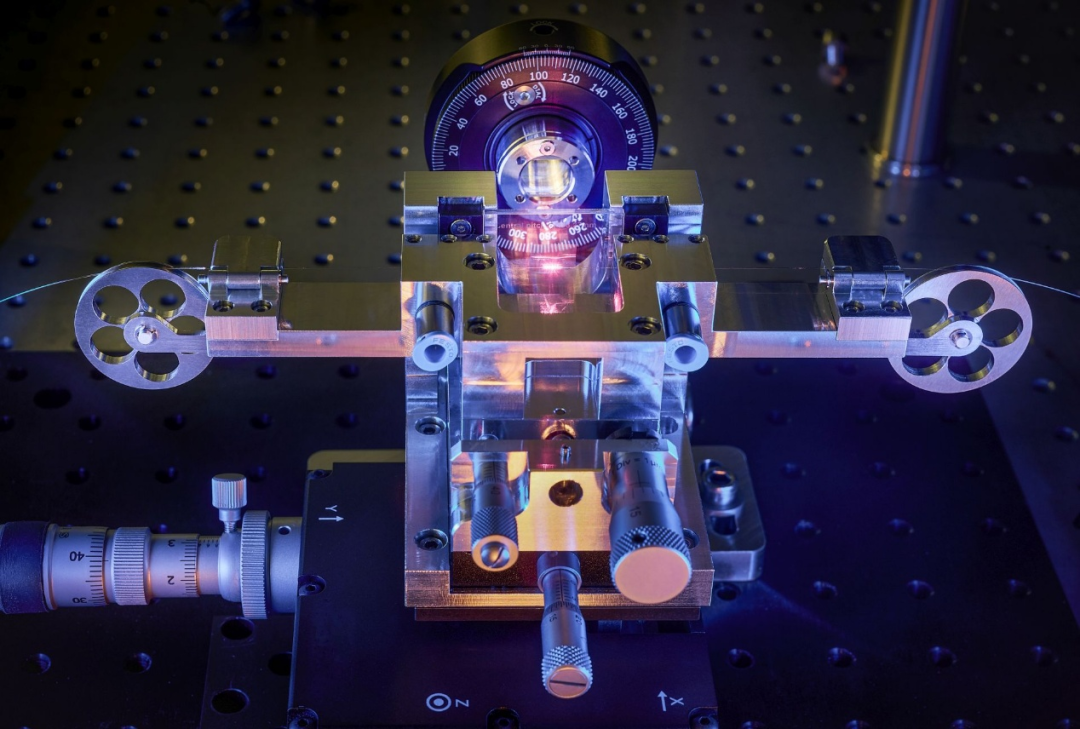

圖1：用一臺超短脈沖激光器將FBG寫入纖芯直徑為 100μm的光纖中。

光纖布拉格光柵（FBG）能極大地降低光纖激光系統的復雜程度。如果將光學光柵直接寫入光纖中，它們就能取代外部諧振腔反射鏡。這樣一來，就無需再進行耗時的反射鏡校準工作。直接光纖集成不僅降低了系統的復雜程度、減少了受干擾的可能性并降低了成本，而且所發射的激光輻射的亮度也顯著提高。

光纖集成概念

2019 年，在德國聯邦教育與研究部（BMBF）資助的 EKOLAS 項目中，德國弗勞恩霍夫激光技術研究所（Fraunhofer ILT）參與開發了一種工藝，用于將光纖布拉格光柵（FBG）插入光纖內部，該項目中使用的是纖芯直徑 6μm的單模光纖。

在 Laserline 公司的協調下，F(xiàn)raunhofer ILT的項目團隊成功地使用超短脈沖（USP）激光器將FBG寫入到了纖芯直徑為 100μm的石英光纖中：在超短激光脈沖的作用下，材料會短暫熔化，然后又迅速冷卻，并且以這種方式處理的塊狀材料的光學特性會發生變化。引入的結構基于為此設計的疊加光波干涉圖樣。

一根直徑為 100μm的單一FBG，就足以將先前的外部諧振腔反射鏡移至光纖內部，并在多個方面優化多模光纖激光器。研究人員Klein還進一步將這項工藝應用到了光纖耦合的半導體激光器上。

相同的概念，不同的目標

在研究工作中，Klein不僅專注于多模光纖激光器，還致力于優化用于泵浦固態激光器的半導體激光器。這就改變了研究目標。與光纖激光器不同，在這項應用中，F(xiàn)BG用于改善半導體激光器發射的光譜特性。

為了在光泵浦過程中提高激光增益介質的能級，需要用特定波長的光來激發該增益介質，以便增益介質能最佳地吸收激發光的能量。

然而，半導體激光器發射的是寬帶輻射。因此，Klein提出了一個概念，專門用于減小半導體激光器發射的帶寬并穩定波長。同樣，直接寫入的FBG是這一方法的核心。它確保所使用的高功率半導體激光器只發射所需要的波長。由于亮度的提高，輸入到固態激光器中的能量效率提高了許多倍，因此成本效益也更高。對于成本效益和能源效率日益重要的工業應用來說，這是一個巨大的優勢！

復雜的集成過程

Klein在弗勞恩霍夫協會的一個內部項目中繼續完善這一工藝。和在 EKOLAS 項目中一樣，她的目標也是在用作半導體激光器波導的多模光纖中寫入光學光柵。她解釋說：“通常，激光技術的重點在于小型化。而在我的研究工作中，情況恰恰相反。”她必須將為6μm纖芯直徑開發的超短脈沖工藝，應用到直徑為 100μm的光纖上。這項工作的困難在于細節方面：無縫且精確地對準FBG段極其復雜；此外，能量管理也極具挑戰性。為了能夠一步到位地在大得多的多模光纖中寫入眾多光柵，理論上必須增加能量輸入。然而，這個選項從一開始就被Klein排除了。

Klein通過在多個曝光過程中排列十多個尺寸僅為 6μm的FBG，成功應對了這一挑戰。無縫操作非常重要。她介紹說：“如果纖芯是有角度的幾何形狀，寫入過程會容易得多。”就所需的精度而言，將FBG寫入到最外邊緣極其復雜。然而，為了實現光柵的最大反射率，以生成高效的光纖激光器諧振腔結構，這種無縫精度是必不可少的，沒有其他選擇。

在將這一概念應用于半導體激光器的頻率穩定時，她專注于設計FBG的特性，使半導體激光器只發射所需要的波長。Klein不再追求使FBG的反射率最大化這一目標。相反，她專門調整了FBG的特性，以優化用于泵浦應用的半導體激光器發射的光譜特性。

圖2：Sarah Klein憑借一種用于多模激光器的FBG直寫工藝，獲得雨果·蓋格獎（Hugo Geiger Prize）。

榮獲雨果·蓋格獎

由于創新的研究成果，Sarah Klein于 2025 年 2 月 19 日在享有盛譽的雨果·蓋格獎（Hugo Geiger Prize）評選中榮獲三等獎，該獎項由巴伐利亞自由州和弗勞恩霍夫協會每年頒發一次，表彰在應用科學領域取得杰出成就的青年研究人員。

到目前為止，對于多模激光器而言，F(xiàn)BG的光學設計及其在超短脈沖激光工藝中的直接寫入幾乎未被研究。Klein的博士論文《用于多模高功率激光二極管和光纖激光器頻率穩定的光纖布拉格光柵》徹底改變了這一現狀。她說：“我很高興能獲得這個重要獎項！這表明我將為單模光纖激光器建立的概念應用到其他激光束源的想法是正確的。”

基于Klein的研究，未來多模二極管激光器可以省去外部光學元件，從而降低系統的復雜程度、組裝工作量、故障易發性和成本。與此同時，對這些光束源進行光譜穩定的新可能性擴大了它們的應用潛力，無論是作為高效的泵浦源，還是作為通信技術、傳感器技術以及工業生產中直接激光材料加工的光束源。
