鈣鈦礦太陽能電池（PSCs）是第三代高效薄膜電池的代表，憑借良好的吸光性、電荷傳輸速率、巨大的開發潛力，實現了高效率、高柔性、低成本，被譽為“光伏領域的新希望”。鈣鈦礦太陽能電池還可通過與晶硅電池疊層進一步提升光電轉換效率，是未來產業化的重點發展方向。

與晶硅電池的產業化路徑相同，鈣鈦礦電池產業化進程將經歷從0-1再從1-N過程，即從實驗室、中試線、100MW產線到GW量產線逐步實現大規模化。目前鈣鈦礦電池產業仍處于從0-1階段，但產業化進程不斷提速。

鈣鈦礦產業化技術路線

鈣鈦礦電池吸光層制備工藝總體可參照硅基薄膜、銅銦鎵硒薄膜等薄膜光伏制備工藝，分為濕法工藝和干法工藝兩大類。其中，濕法工藝又包括狹縫涂布和絲網印刷。濕法工藝溶液涂布法具有原料利用率高，成本較低，生產速率快，設備兼容度較高，鈣鈦礦層配方變化對涂布設備無底層改動要求等優勢；而干法工藝真空鍍膜法具有大面積厚度和均勻性更好控制，對基底平整度要求低等優勢，理論上或適合晶硅疊層路線。目前大多數企業選用濕法工藝進行大面積100MW中試產線，少數企業選擇干法或涂布加蒸鍍兩步法工藝。

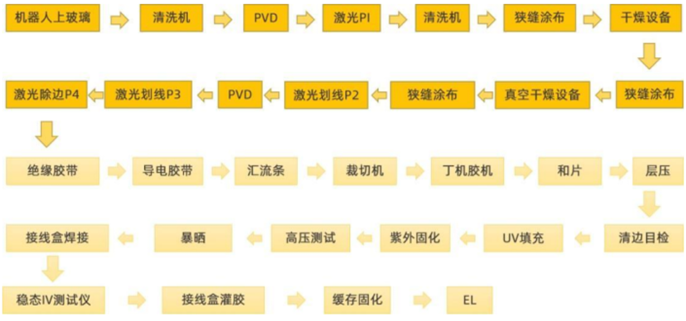

涂布法鈣鈦礦電池整線工藝流程

鈣鈦礦電池制備中的激光工藝

鈣鈦礦電池生產過程中需要分別進行4次激光加工，P1/P2/P3/P4，涉及到整個鈣鈦礦薄膜電池的制備流程，是整個生產流程中的必備環節。

其中進行3次平行激光劃線（P1-P3），使材料氣化并形成槽線，將整面膜層分割成一個個相互串聯的寬約4-12mm的子電池，從而形成阻斷電流導通的單獨模塊，以實現增大電壓和串聯電池的效果。P4是將靠玻璃邊緣約10mm寬度的膜層清除，形成絕緣區域，作為后段封裝區域。

激光工藝關系到薄膜的損傷缺陷以及被切面的平整光滑程度，這類因素會共同影響電池的效率和壽命。

鈣鈦礦電池中的激光刻蝕

飛秒激光是鈣鈦礦劃線工序最佳解決方案

飛秒激光是指脈寬為fs（1 fs=10-15s）的脈沖激光。

相較于其他激光，飛秒激光加工精度更高。飛秒激光其脈寬很短，峰值功率極高（脈沖能量/脈寬），作用于材料時，能引起各種非線性效應。

飛秒激光最大的優點在于：能在極短時間內聚集高脈沖能量，形成極高的峰值功率，因此，其加工方式是一種“冷加工”，不會產生熔化、開裂、汽化或者其它有害熱效應，加工效果和質量極佳，能夠在極微小的作用區域實現對金屬、玻璃、鉆石、陶瓷、電介質、半導體、塑料、聚合物、樹脂等各種類型的柔性材料或硬脆性材料進行穿孔、切割或表面蝕刻等精密微納尺寸加工，具有其它激光器無法比擬的優勢。

飛秒激光在加工閾值附近有可確定性的光分解和損傷，以及可控的材料切除，在柔性鈣鈦礦薄膜加工制造上能滿足其跨尺度、高精度、高性能和多樣性的加工要求。

飛秒激光對鈣鈦礦電池加工的優勢明顯：切線質量高、一致性好、表面無殘留，且不對基板造成損傷。

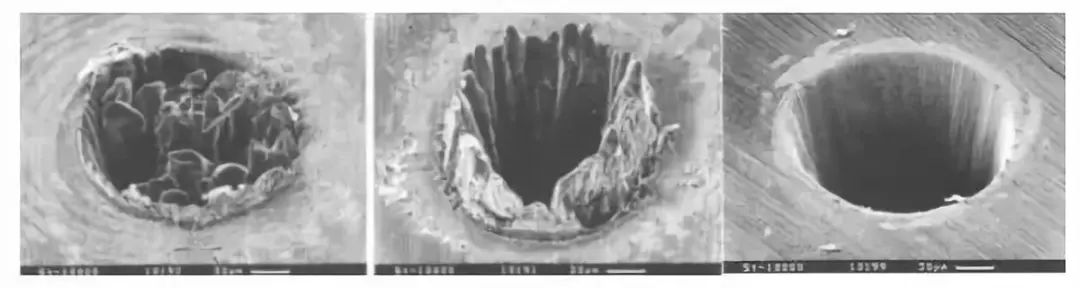

不同脈寬激光在100 μm厚的不銹鋼薄片上打孔的效果

全球首臺飛秒鈣鈦礦薄膜太陽能加工裝備

青島自貿作為全國最早探索飛秒激光鈣鈦礦加工工藝的單位，其團隊突破了德國壟斷的卡脖子技術，在基于自主研發的飛秒種子源鎖模技術上成功研發了世界首臺飛秒激光鈣鈦礦薄膜太陽能加工裝備，研制開發的大面積10 cmｘ10 cm玻璃基板鈣鈦礦太陽能電池組件，獲得了17.4%（2016年）的認證效率。

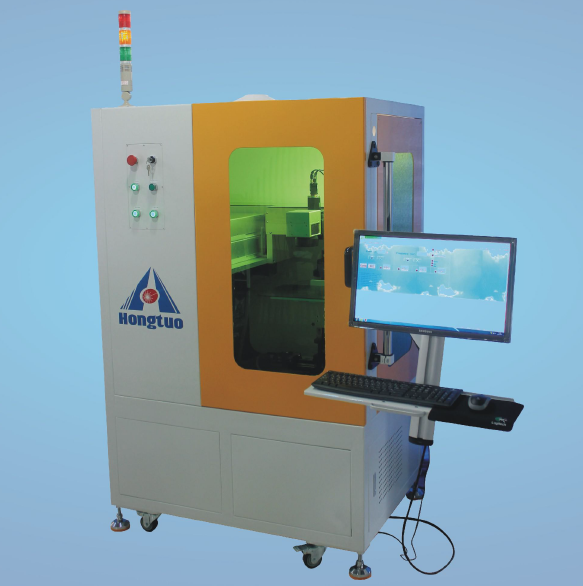

世界首臺飛秒激光鈣鈦礦薄膜太陽能加工裝備
