引言

受更高效率太陽能組件日益增長的需求所驅動，光伏產業正在經歷一場重大的技術變革。因此，制造商正逐步摒棄 PERC（鈍化發射極和背面接觸）技術，轉而采用性能更優的電池結構。其中，TOPCon（隧穿氧化層鈍化接觸）技術已成為未來十年及更長時期內主導晶體硅 (c-Si) 光伏制造的主要技術之一。根據最新預測，TOPCon 有望最終占據高達 60% 的市場份額 （ITRPV – 國際光伏技術路線圖）。

盡管 TOPCon 技術相比 PERC 技術在性能上有顯著提升，包括更優的載流子收集效率、更低的能量損耗及更高的整體效率，但它也帶來了新的挑戰，尤其是在金屬化工藝方面。作為長期以來用于形成太陽能電池正背面電極接觸的行業標準，絲網印刷銀漿工藝的可持續性日益受到質疑。這是因?yàn)殂y已是太陽能電池中成本第二高的材料（僅次于硅），而 TOPCon 技術對銀的消耗量比 PERC 技術高出 50% 之多。

如此大量的銀材料消耗，引發了關于長期材料供應及 TOPCon 技術經濟可行性的雙重?fù)?dān)憂。這既推高了成本，又對全球銀供應鏈?zhǔn)┘恿祟~外壓力，進而可能引發價格波動。顯然，業界亟需一種替代方案。

激光接觸開槽與電鍍工藝的結合（簡稱 LCO + 電鍍工藝）正是在此背景下應運而生，成為一項極具吸引力的解決方案。該工藝摒棄了對昂貴銀漿的依賴，轉而采用短波長、超短脈沖 (USP) 激光器，在電池正背面的薄介電層上實現超精密開槽。隨后，對這些暴露的硅區域進行鍍銅處理，以制備高質量、低電阻的歐姆接觸。銅本身還具備材料成本更低、電導率更高且可擴展性更強的優勢。

本文將探討 MKS 的激光器和電鍍技術如何助力 LCO + 電鍍工藝的轉型。

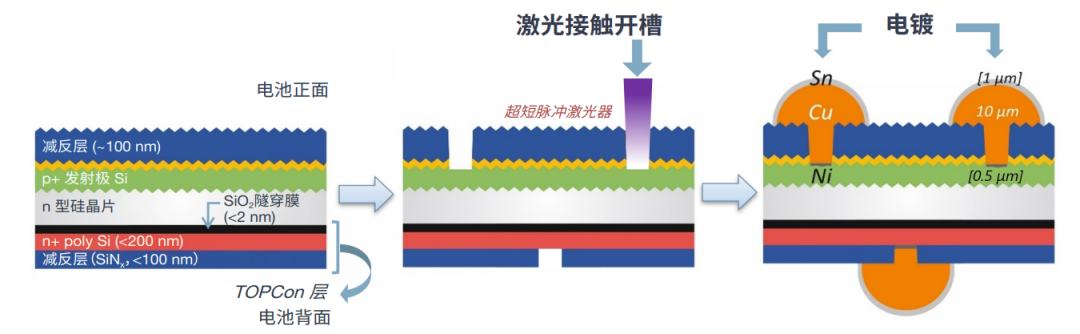

圖1. TOPCon 太陽能電池制造中的 LCO + 電鍍金屬化工藝流程

LCO + 電鍍工藝的優勢

盡管絲網印刷長期以來一直是硅太陽能電池金屬化的標準工藝，但其局限性正日益凸顯，在 TOPCon 技術背景下尤為顯著。銀漿不僅成本高昂，其印刷精細度也存在固有局限。更寬、更高的接觸線意味著更嚴重的光遮擋、更小的電池有效面積及更高的電阻損耗，這些均會降低電池效率。此外，絲網印刷涉及較為嚴苛的物理處理過程。機械接觸/壓力以及高溫爐燒結可能會對薄晶片和易損的 TOPCon 薄膜造成損傷。這些因素在不同程度上引發了生產中良率與產量之間的權衡取舍。

LCO + 電鍍工藝可以精準應對這些技術痛點。通過使用激光在鈍化介電層中開設精確定位的區域，制造商能夠選擇性地形成低電阻接觸點，從而精確限定鍍層沉積位置。隨后，采用用量相對更少、成本效益更高的金屬（鎳、銅、錫）進行金屬化處理，在不犧牲性能的前提下顯著降低材料成本。

LCO + 電鍍工藝可實現更細的金屬線寬、更高的電導率、更低的接觸電阻，以及更具可持續性的金屬化策略。盡管該工藝在設備和工藝控制層面增加了復雜性，但經弗勞恩霍夫太陽能研究所（德國弗萊貝格）等機構驗證的試驗生產線初步結果表明，其性能可達到甚至超過傳統的絲網印刷電池。因此，隨著 TOPCon 技術的加速普及， LCO + 電鍍工藝有望成為高效率、低成本太陽能制造的新標準。

LCO 工藝考量

LCO 工藝的核心目標在于，在去除減反射層和鈍化介電層的同時，將對基底硅和 SiO2 層的影響降至最低。然而，要在實踐中實現這一目標，需要嚴格受控的高精度工藝。

短波長 USP 激光器，尤其是紫外 (UV) 皮秒 (ps) 和飛秒 (fs) 激光器，是滿足這一需求的理想方案，其關鍵在于將短脈寬與紫外光的強吸收特性相結合。由于氮化硅 (SiNx) 減反射涂層可透射大部分紫外激光，基底硅中的熱和光學相互作用必須被限制在數十納米內。在這種吸收能量的淺表層限制下，薄 SiNx 層會因基底硅中產生的等離子體及快速加熱效應而被剝離。這種精準可控的能量擴散對于維持下方隧穿氧化層與多晶硅堆疊層的完整性至關重要，而這一完整性又進而對 TOPCon 電池性能起著決定性作用。圖 2 展示了光學顯微鏡下觀測到的、使用皮秒和飛秒紫外激光器形成的 LCO 特征。

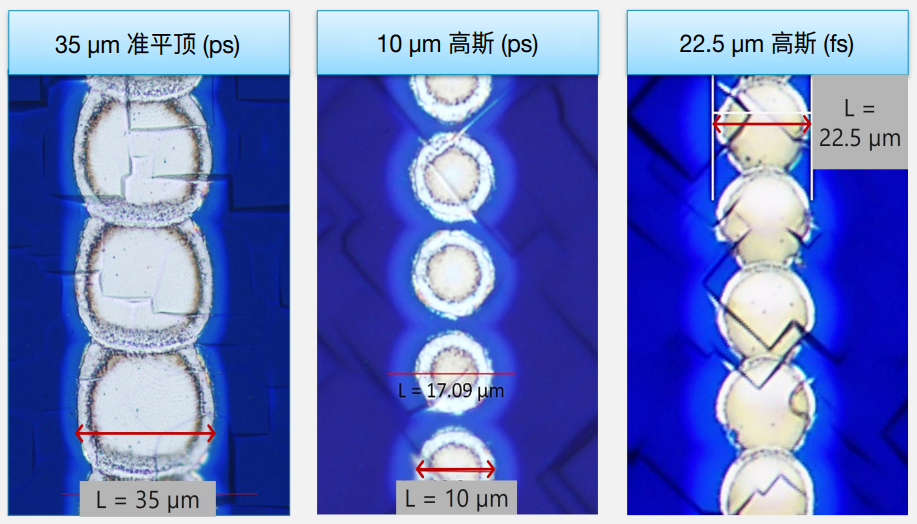

圖 2. 采用皮秒和飛秒脈沖以及高斯和準平頂強度分布加工的 LCO 特征示例。

激光參數（如脈沖寬度、波長、光斑尺寸和能量密度）需經過精心優化，并與工藝產量進行平衡。對于大多數工藝而言，皮秒激光器在速度與質量之間實現了良好的平衡。不過，在 TOPCon 激光接觸開槽等薄膜應用中，由于飛秒激光器具有更低的燒蝕閾值以及對層狀材料更溫和的相互作用，有時可實現更高的產量和更好的質量。光束整形（如采用準平頂強度分布）可進一步增強對燒蝕深度和均勻性的控制。

MKS 的應用工程師已開展深入研究，專門表征 TOPCon 太陽能電池材料燒蝕過程中不同激光工藝參數的相互作用機制。這項研究的目標是確定可穩定實現以下效果的參數組合：

完全去除厚度 70 至 120 nm 的 SiNx 減反射層。

目標層間均勻燒蝕。

控制并盡量減少對周圍材料的熱影響。

對基底多晶硅層 (<200 nm) 的影響極小。

不損傷多晶硅下方的薄 SiO2 隧穿/鈍化層（厚度 1-2 nm）。

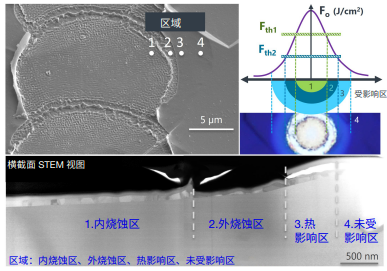

圖 3 展示了 MKS 一項測試的結果。通過掃描透射電子顯微鏡 (STEM)，該測試詳細揭示了 TOPCon 太陽能電池對激光的響應機制。在此處圖像中，測試區域被三個略有重疊的皮秒激光脈沖燒蝕。圖中同時提供了同一加工區域的俯視圖和橫截面圖像。

圖 3. 此處所示的激光加工區域可劃分為四個不同區域：內燒蝕區 (AZ)、外燒蝕區、熱影響區  (HAZ) 和未受影響區  (UAZ)。圖中已對這些區域進行標注。

值得注意的是，盡管激光光斑中心附近的強度更高，但外燒蝕區域（圖中標記為區域 2 的溝槽）的材料去除量多于內燒蝕區域（圖中標記為區域 1 的區域）。一種可能的解釋是，激光束邊緣的強度不足以引發表層 (SiNx) 的非線性吸收。因此，穿過光束邊緣該層的激光能量比預期更多，從而導致額外的硅材料被去除。USP 輻照引起的快速加熱與冷卻效應形成了區域 3，其中部分 p+ 多晶硅已轉化為非晶硅。這需要額外的加熱循環使其重新轉化為多晶形態。

鍍層金屬化

當 TOPCon 太陽能電池通過 LCO 工藝形成通孔后，下一個關鍵步驟是金屬沉積。為實現高效且具成本效益的金屬化，鍍層工藝是首選方法。與依賴昂貴銀漿的絲網印刷不同，鍍層工藝使用銅作為主要導體。銅不僅具備優異的導電性，還能顯著降低材料成本。

TOPCon 電池的標準銅基金屬化流程通常包括三個步驟：

1. 鍍鎳 (Ni)：形成歐姆接觸，并作為銅與硅之間的擴散阻擋層。

2. 鍍銅 (Cu)：建立主要導電通路。

3. 錫 (Sn) 或銀 (Ag) 鍍層：提高耐腐蝕性和可焊性。

這些步驟可通過電化學沉積 (ECD) 或化學鍍實現。對于敏感的 TOPCon 結構，化學鍍鎳具有獨特優勢，因其無需電接觸即可引發沉積反應且支持雙面鍍。這可以減少搬運次數和施加在脆弱晶片上的機械力。

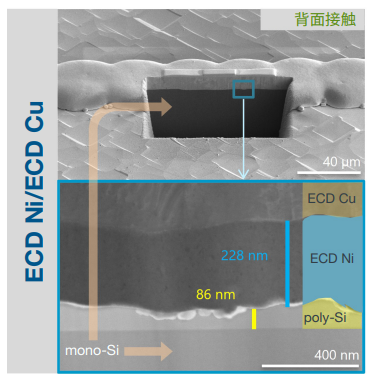

然而，盡管化學鍍在流程簡化與成本優化方面潛力顯著，但其尚未在大規模生產中廣泛應用。相比之下，ECD 是一種更成熟的方法，盡管初始投入較高，但可提供更優異的工藝控制、更均勻的厚度和更高的材料純度。聚焦離子束 (FIB) 可用于切片去除和鍍層界面的細致觀察，如圖 4 所示的 ECD 鍍層情況。

圖 4. 對 ECD 鍍層橫截面的細致觀察顯示，各層之間形成了緊密而連續的接觸。

無論選擇哪種金屬化方法，工藝整合都是關鍵。激光加工的開槽必須經過精心優化，以匹配電鍍工藝的要求，從而確保低接觸電阻和強附著力。需要關注的因素包括 LCO 開槽尺寸、光斑重疊率和殘留表面質量，所有這些都會影響鍍層的均勻性、附著力和性能。

電池性能

通過優化的 LCO + 電鍍生產工藝，實際可達到怎樣的電池性能？為探究這一點，研究團隊采用 Spectra-Physics 激光系統與 Atotech 電鍍化學品制備了 TOPCon 電池。

這項研究由弗勞恩霍夫太陽能研究所合作完成。需要指出的是，本研究中使用的晶片前驅體并未針對 LCO 進行優化，且電鍍采用的是實驗室級工具。

在這些條件下，我們實現了最高 23.3% 的電池效率，開路電壓 (VOC) 約為 693 mV，填充因子超過 82%。這一效率與絲網印刷金屬化工藝的結果 (24%) 基本持平，而晶片是專為絲網印刷工藝設計的。

其他團隊的測試同時優化了晶片前驅體、激光工藝和化學品，將效率提升至 26.7%。這一數值已接近可量產 TOPCon 電池的實際效率上限。

結論

TOPCon 有望在未來十年引領硅光伏制造的發展，但其長期成功取決于能否超越基于銀漿的絲網印刷工藝。LCO + 電鍍工藝提供了一種可擴展且可持續的替代方案。尤其是 Spectra-Physics 激光器與 Atotech 電鍍工藝的結合，已展現出能夠制造出兼具高效性能和量產可行性的金屬化 TOPCon 電池。該工藝可通過多組高速加工頭并行作業以實現規模化，產量可達每小時 35,000 片晶片。這使 LCO + 電鍍工藝成為 TOPCon 太陽能電池商業化生產的可行路徑。

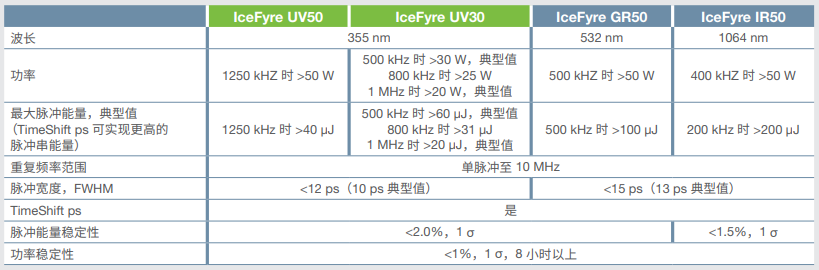

IceFyre® 工業皮秒激光器

IceFyre UV50 是市面上表現優異的紫外皮秒激光器，在 1.25 MHz(>40 μJ) 時提供 >50 W 的紫外輸出功率，脈沖串模式下的脈沖能量為 100 μJ，脈沖寬度為 10 ps。IceFyre UV50 設定了從單次激發到 10 MHz 的功率和重復率的新標準。IceFyre UV30 提供 >30 W 的典型紫外輸出功率，脈沖能量 >60 μJ（脈沖串模式下脈沖能量更大），具有從單次激發到 3 MHz 的優異性能。

IceFyre IR50 在 400 kHz 單脈沖時提供 >50 W 的紅外輸出功率，具有從單脈沖到 10 MHz 的優異性能。IceFyre 激光器的獨特設計利用光纖激光器的靈活性和獨有的功率放大器能力，實現 TimeShift ps 可編程脈沖串模式技術，可提供業內較高的多功能性。每臺激光器均配備一組標準波形；可選的 TimeShift ps GUI 可用于創建自定義波形。該激光器的設計可為高掃描速度的優質加工（例如使用多面掃描鏡）實現同類激光器中時間抖動極其低的按需脈沖 (POD) 和位置同步輸出 (PSO) 觸發功能。

MKS Atotech

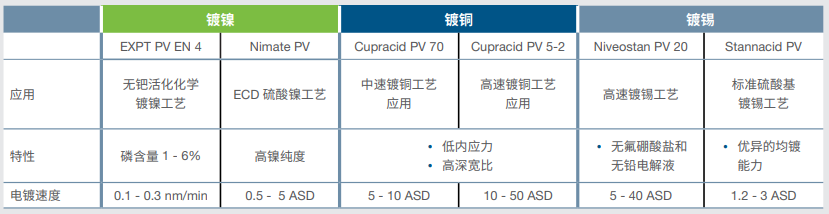

在太陽能電池上電鍍接觸指可在顯著降低材料成本的同時提高電池效率。電鍍的鎳/銅/錫接觸優于傳統絲網印刷接觸。

鍍鎳：薄鎳種子層作為界面層，與硅建立歐姆接觸。Nimate PV（電解鍍鎳）或 EXPT PV EN 4（化學鍍鎳）可作為種子層和/或擴散阻擋層。

鍍銅：提供具有高導電性且電氣性能優異的銅指。其低應力、延展性成分還能承受機械沖擊。Cupracid PV 系列專為在 2 至 25 ASD 的電流密度范圍內運行而設計。

鍍錫：確�？煽康碾姵剡B接可焊性，并保護銅免受環境影響。Stannacid PV 是標準鍍錫工藝，而 Niveostan PV 20 提供高速鍍錫工藝。
